Tam Otomatik C Tipi Aşık Değiştirme Makinesi
Profil
Dudak (E): 10~25 mm
Yükseklik (H):C:25~80±0.5mm
Web(W):C50~200±0.5mm
Malzeme
Malzeme Kalınlığı(t):
2.0
-4,0 mm
Uygulanabilir Malzeme:
Galvanizli Çelik (GI),
Soğuk haddelenmiş çelik (CRC)
)
Akma dayanımı ile birlikte: Q 235 -550 MPa
İş Akışı
Dekoyler→Besleme ve Düzleştirme Cihazı→Hidrolik Yumruk atmak & Ön Kesim Cihaz→Haddeleme Şekillendirme Sistemi→Hidrolik Son Kesim→Çıkış Rafı
Makine Bileşenleri
1) 5 Ton Hidrolik Bobin Açıcı: bir set
Hidrolik Kontrol Çelik Bobin İç Delik Büzülmesi ve Durdurma
Maksimum Besleme Genişliği:
600 mm
Bobin İç Çap Aralığı:
508±30mm
Dış Çap:
1600 mm
Maksimum Kapasite:
5 ton
,Motor:
3 kW
Frekans Hız Kontrolü
Yağ Pompası Motoru
2.2KW, Pres Kolu ile
Otomatik Besleme Gücü ve Otomatik Durdurma Cihazı Ekleyin
2) Besleme ve Tesviye Cihazı
Yukarı
Üç
Aşağı
Dört
Tamamen
S
eşit
Şaft Tesviye Cihazı
Besleme Kılavuzu ve Gövde Çerçevesi Şu Malzemeden Üretilmiştir
H450
Çelik Tipi
Yan Duvar Kalınlığı:
Q235 t30mm
Şaftlar şu malzemelerden üretilmiştir:
GCr15 Çeliği (=EN31 Çeliği)
Isıl İşlem, HRC 58-62. Çap= φ105mm
Kullanmak İki Elektrik Motoru T O Malzeme Besleme Genişliğini OTOMATİK Olarak Ayarla H
Kullanmak
Sekiz Hava Silindiri
Yukarı ve aşağı şaftların mesafesini otomatik olarak değiştir
3) Hidrolik Ön Kesme ve Delme Cihazı
Ön delme ve ön kesme işlemleri için aynı hidrolik sistem kullanılır.
Hidrolik Motor:
22 kW
Hidrolik Basınç Aralığı:
0-16
MPa
Delme ve Kesme Aleti Malzemesi: Kalıp Çeliği
Cr12MoV
(
=SKD11 çelik
Bir milyon kat kesme ömrüyle, HRC58-62 dereceye kadar ısıl işlem.
4 silindirli
Hem gövde hem de flanş üzerinde delme işlemi için delik delme sistemi
4) E Kabartma Cihazı
Kullanmak İki Elektrik Motoru T O Malzeme Besleme Genişliğini OTOMATİK Olarak Ayarla H
5) Ana Makine
Gövde Çerçevesi Şu Malzemeden Yapılmıştır
H450
Kaynak Yöntemiyle Çelik Tipi
Yan Duvar Kalınlığı:
Q235 t30mm
Üretilen Silindirler
Cr12 Çelik
Isıl İşlem, HRC58-62
Mil Çapı =
ф95
Hassas İşlenmiş
Dişli/Çarklı Tahrik Sistemi Hakkında
22 adımlı
Oluşturmak
Ana Motor (Polaroid marka)=
30 kW
Frekans Hız Kontrolü
Kullanmak
İki Elektrik Motoru
Malzeme Besleme Genişliğini Otomatik Olarak Ayarla
Kullanmak
İki Elektrik Motoru
Boyutu Otomatik Olarak Değiştir
Kemer Yapısı

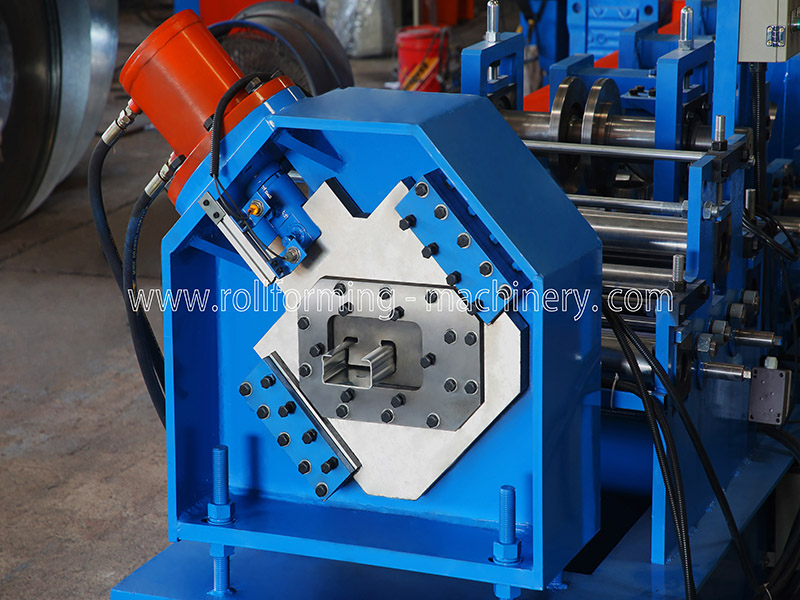

5) Hidrolik Kesme Cihazı
Kesme Başlangıcı, Kesme Durdurma, İki Parçalı Kesme Bıçağı Tasarımı
Hidrolik Motor:
22 kW,
Kesme Basıncı:
0-16 MPa
Kesici Alet Malzemesi: Cr12MoV (= SKD11 Çelik)
En az O bir Milyon Kez (Kesme Ömrü), Isıl İşlem HRC58-62

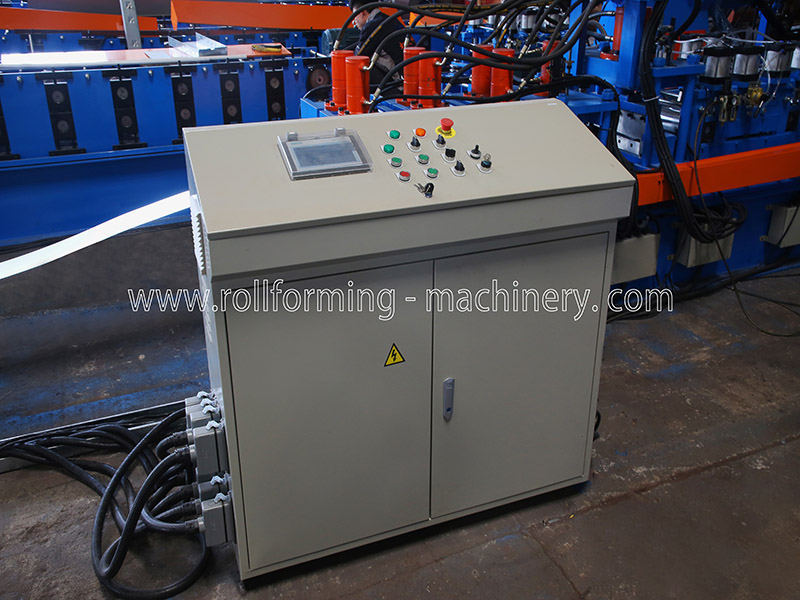

6) PLC Kontrol Sistemi
Miktarı ve Kesim Uzunluğunu Otomatik Olarak Kontrol Edin
Üretim verilerini girin (Üretim Partisi, adet, uzunluk vb.)
Dokunmatik Ekranda,
Üretimi otomatik olarak tamamlayabilir.
Şunlarla birlikte kullanılabilir: PLC, İnverter, Dokunmatik Ekran, Enkoder, vb.
7) Çıkış Rafı: Bir birim
Güçsüz,W
Kolay hareket ettirme için tekerlekleri bulunmaktadır.
8) Ürün Tanıtımı
Paketleme Tarzı
Paketleme yöntemi : Makinenin ana gövdesi çıplaktır ve Toz ve korozyondan korumak için plastik filmle kaplanmıştır. konteynere yüklendi ve Çelik halat ve kilit ile uygun bir konteynere sağlam bir şekilde sabitlenmiştir. Uzun mesafe taşımacılığı için uygundur.
Satış Sonrası Hizmet
1. Garanti süresi, müşterinin makineyi teslim almasından itibaren 24 aydır.
24 ay içinde, yedek parçaları müşteriye ücretsiz olarak kargo ile göndereceğiz.
2. Makinelerimizin tüm kullanım ömrü boyunca teknik destek sunuyoruz.
3. Müşterilerimizin fabrikalarına kurulum ve işçi eğitimi vermek üzere teknisyenlerimizi gönderebiliriz.
Ek maliyet.
Ticaret Şartları
1. Minimum sipariş miktarı (MOQ): 1 Set.
2. Teslim süresi: yaklaşık 60 iş günü.
3. Yükleme limanı: Xiamen limanı.
4. Ödeme şekli: Banka havalesi (T/T) veya akreditif (L/C).
5. İhracat: Tayvan, İngiltere, Fransa, Singapur dahil olmak üzere 50'den fazla ülke ve bölgeye.
Yunanistan, Avustralya, ABD, Meksika, Brezilya, Şili, Bolivya, Trinidad, İsrail, Suudi Arabistan, vb.
