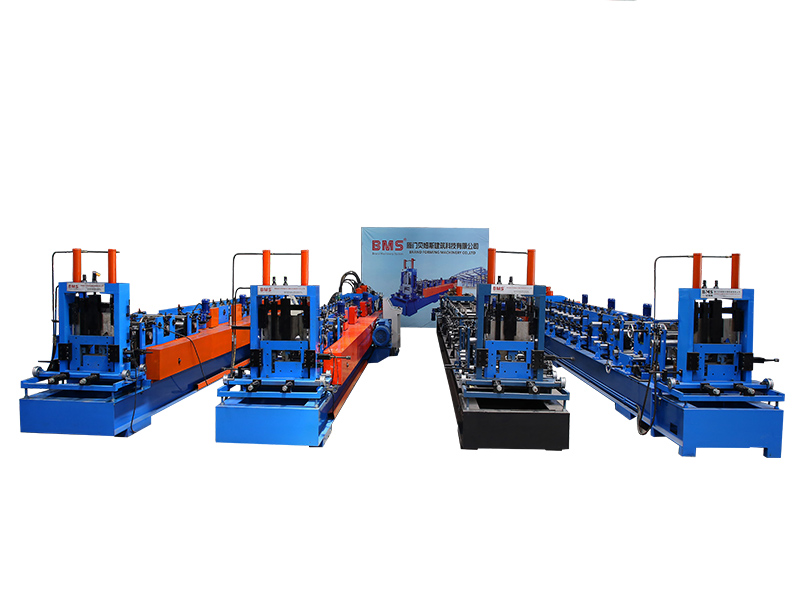

tam otomatik değişim cz aşık rulo şekillendirme makinesi

tam otomatik cz aşık makinesi Silindir ve ara parça değiştirmeye gerek yoktur.
  • eşya yok.:

    C80-300&Z120-300
  • teslim süresi:

    45 workdays
  • form hızı:

    Max.25m/min
  • nakliye limanı:

    Xiamen port
  • ödeme:

    TT/LC
  • ağırlık:

    12 T
şimdi soruşturma
Ürün Detayları

tam otomatik değişim cz aşık rulo şekillendirme makinesi




AUTO Change CZ Purlin Roll Forming Machine


profil




Dudak (c): 10 ~ 20 mm
yüksekliği (b): c: 40 ° 100 ± 0.5mm
Z: 49 ~ 100 mm ± 0.5 mm
Web (s): C: 75 ° 300 ± 0.5mm
z: 120 ~ 300 ± 0.5mm

malzeme

malzeme kalınlığı (t): 1.0-3.0mm
uygulanabilir malzeme: galvanizli çelik (gi), soğuk haddelenmiş çelik
)

akma dayanımı ile 234 -550mpa

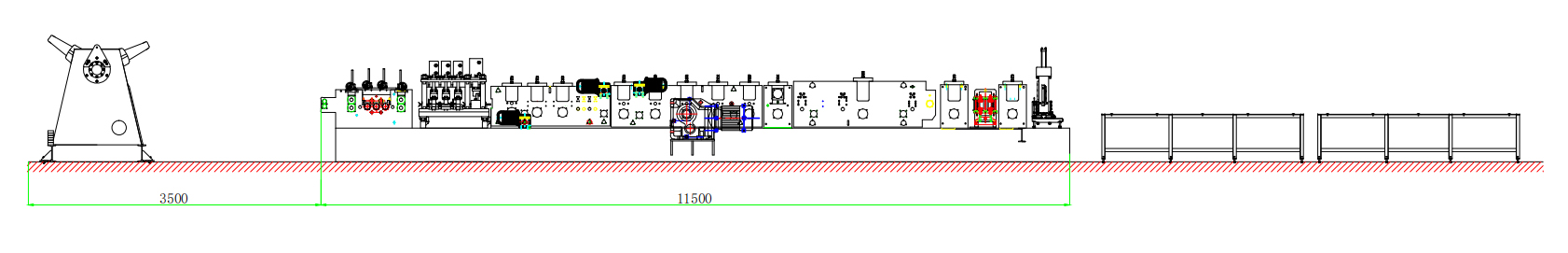

iş takip

Açıcı → besleme ve tesviye cihazı → hydrualic ön kesme ve delme cihazı → haddeleme şekillendirme sistemi → hidrolik kesme sonrası → çıkış rafı


auto C purlin roll forming machine


makine parçaları

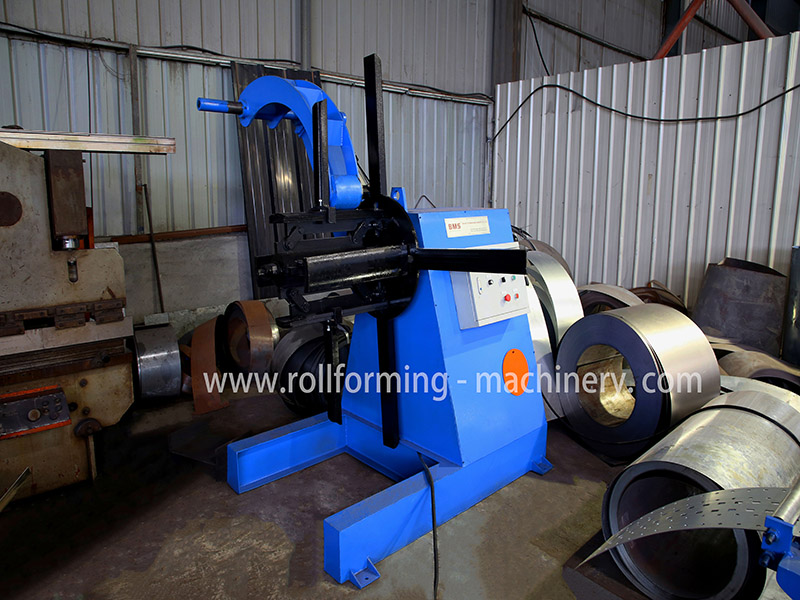

1) 5 tonluk hidrolik çözücüler: bir set

hidrolik kumanda çelik bobin iç delik çekme ve durdurma
mak. besleme genişliği: 600mm
bobin kimliği aralığı: 470-560mm ,dış çap: 1500mm
maksimum kapasite: 5 ton , motor: 3kw , frekans hızı kontrolü
otomatik besleme gücü ve otomatik durdurma cihazı ekleyin


Hydraulic Decoiler


2) besleme ve tesviye cihazı

yukarı üç aşağı dört bütünüyle Yedi milleri dengeleme cihazı
Besleme malzemesi kılavuzu olan gövde çerçevesi H450 kaynakla çelik
yan duvar kalınlığı: q235 t30mm
imal edilmiş miller 45 # çelik , Çap = φ90mm , sert krom kaplamalı tonlu, hassas işlenmiş
iki elektrik motorunu kullanın, malzeme besleme genişliğini otomatik olarak ayarlayın
h

AUTO Change CZ Purlin Roll Forming Machine



AUTO Change CZ Purlin Roll Forming Machine



3) hidrolik ön kesme ve delme cihazı


ön delme ve ön kesme, aynı hidrolik sistemi kullanın
hidrolik motor: 7.5kW , hidrolik basınç aralığı: 0-25 MPa (250bar)
delme ve kesme aleti malzemesi: kalıp çeliği cr12mov ( = d2 çeliği , bir milyon kez delme / kesme ömrü ile), hrc58-62 dereceye kadar ısıl işlem
3-silindirler hem ağ üzerinde hem de delik açmak için delik delme sistemi


AUTO Change CZ Purlin Roll Forming Machine



AUTO Change CZ Purlin Roll Forming Machine



AUTO Change CZ Purlin Roll Forming Machine




4 ) ana makine

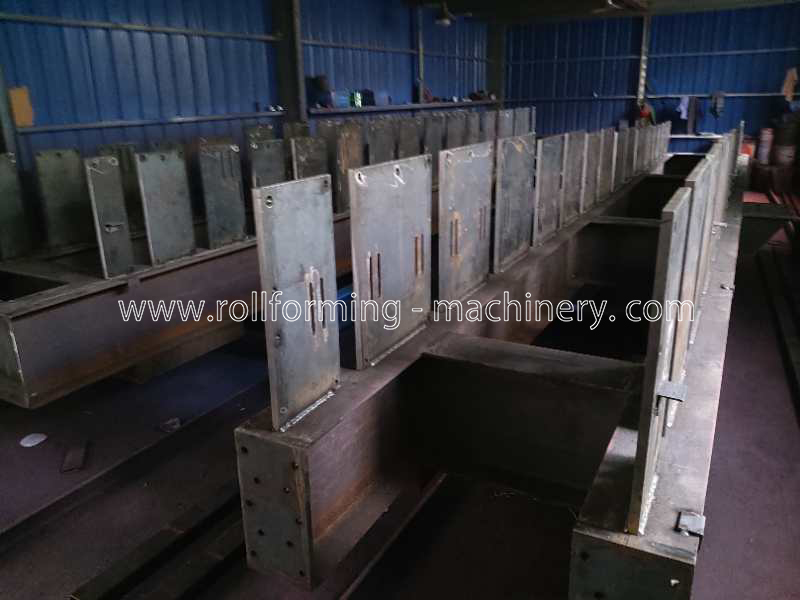

yapılan vücut çerçevesi H450 kaynakla çelik

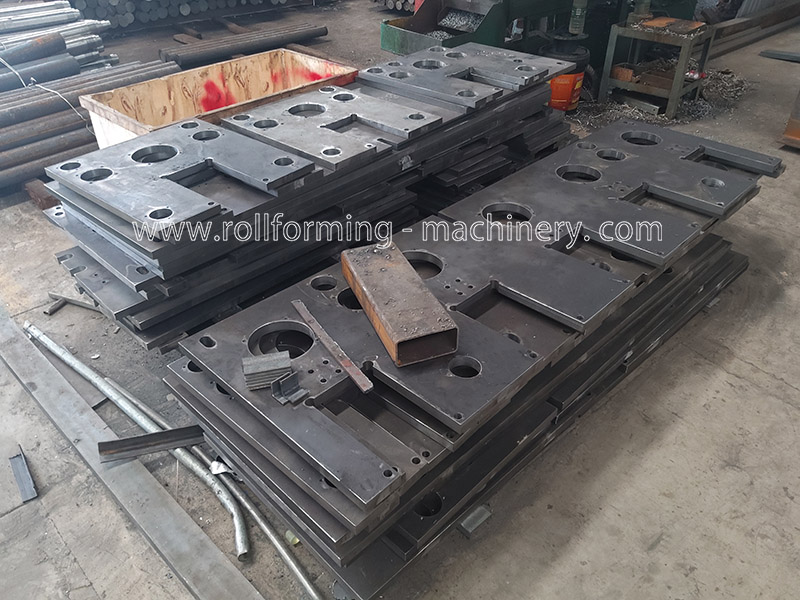

yan duvar kalınlığı: q235 t30mm

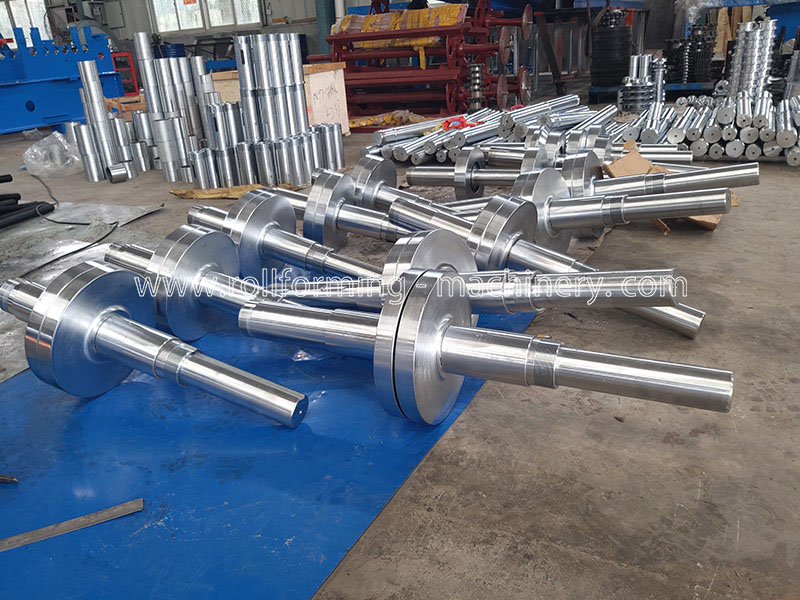

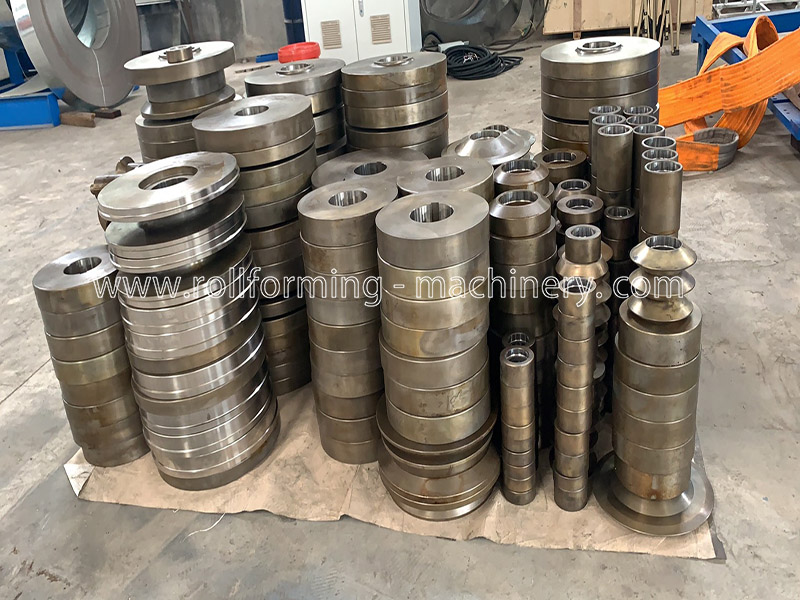

imal edilmiş makaralar gcr15 / cr12 çelik , cnc torna tezgahları, ısıl işlem, kalınlık 0.04 mm ile kaplanmış sert krom, ayna işlemli yüzey (daha uzun ömür ve pas önleyici için)
mil çapı = ф75 / 90 hassas işlenmiş

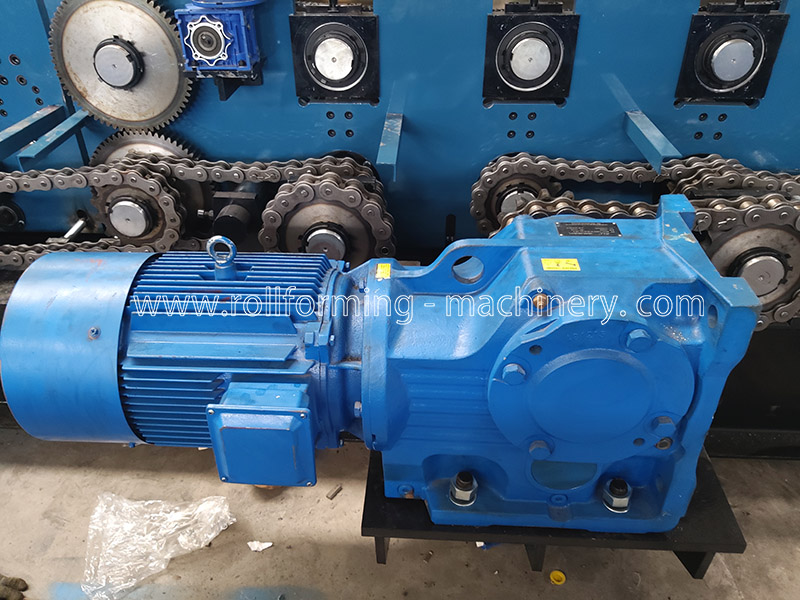

Vites / Zincir Dişlisi sürüşü, yaklaşık 22 adımlı oluşturmak üzere

ana motor (polaroid markası) = 22 KW , frekans hızı kontrolü

AUTO Change CZ Purlin Roll Forming Machine




AUTO Change CZ Purlin Roll Forming Machine




5) hidrolik kesme cihazı sonrası

kesmek, kesmek, kesmek için iki parça kesme bıçağı tasarımı, boşluk yok
hidrolik motor: 7.5kW, kesme basıncı: 0-25mpa (250bar)
kesici alet malzemesi: cr12mov (= SKD11 en azından bir milyon kere kesme ömrü), hrc58-62 dereceye kadar ısıl işlem

AUTO Change CZ Purlin Roll Forming Machine



6) plc kontrol sistemi

Miktarı ve kesme uzunluğunu otomatik olarak kontrol eder
dokunmatik ekranda üretim verilerini (üretim partisi, adet, uzunluk vb.) girmek,
otomatik olarak üretimi bitirebilir.
ile birlikte: plc, invertör, dokunmatik ekran, kodlayıcı, vb


auto C purlin roll forming machine




7) çıkış rafı

un-powered, bir birim , kolay hareket için üzerinde silindirler ile.


auto C purlin roll forming machine




8) ürün show


auto C purlin roll forming machine

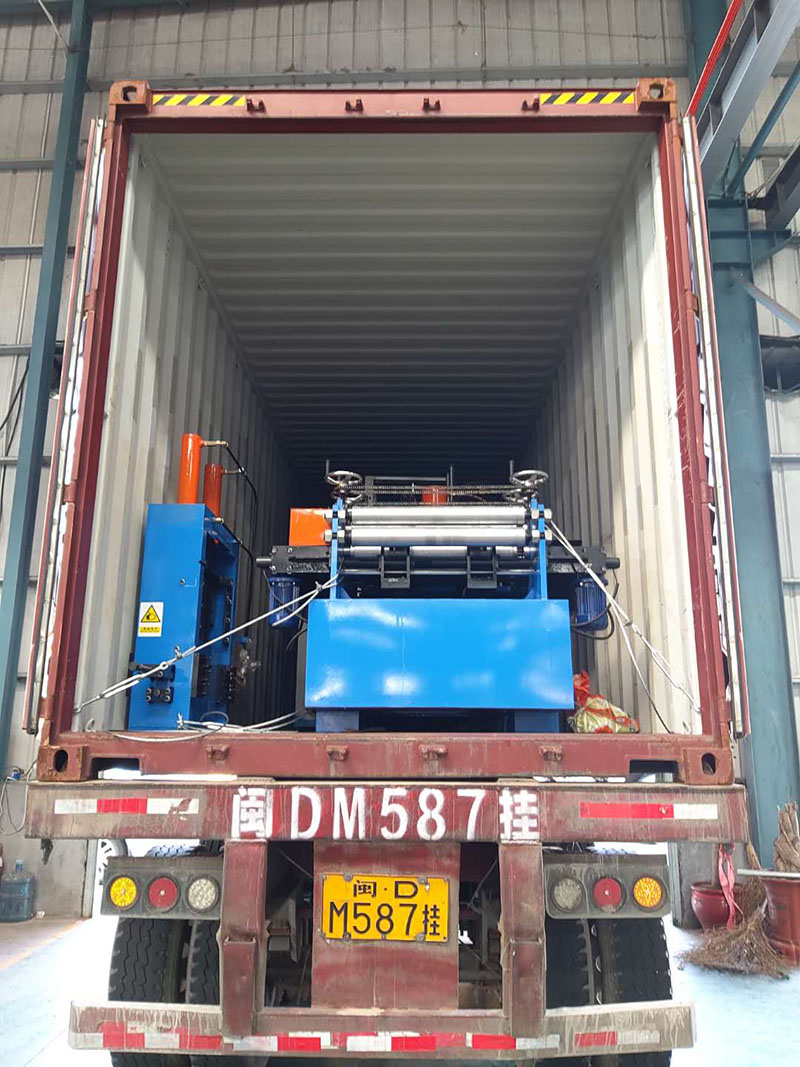

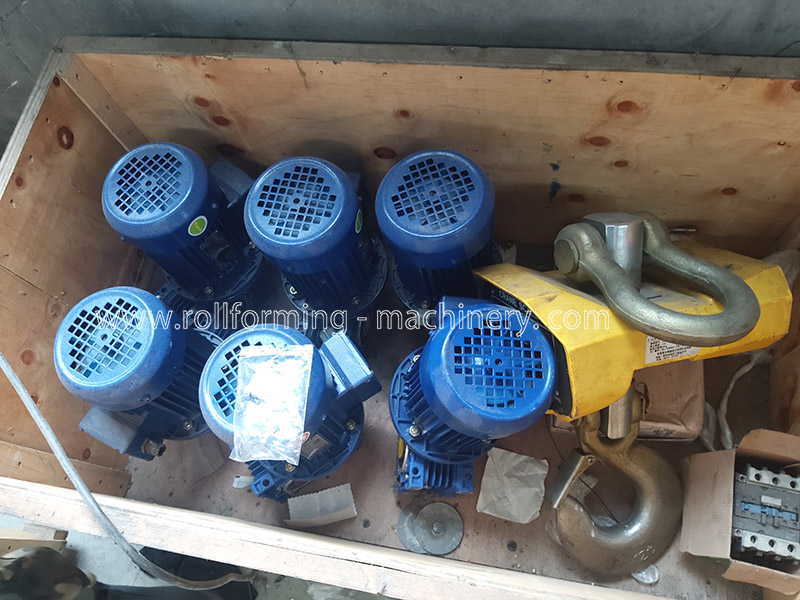

paketleme şekli

paketleme metodu : makinenin ana gövdesi çıplak ve plastik film ile kaplanmıştır (toz ve korozyonu önlemek için) , konteynere yüklenmiş ve Çelik halat ve kilit ile uygun kap içinde sabit olarak sabitlenir , uzun mesafe taşımacılığı için uygun.


Packing Style



satış sonrası servis

1. müşteri makineyi aldıktan sonra garanti 24 aydır. 24 ay içinde, yedek parçaları müşteriye ücretsiz olarak teslim edeceğiz.
2. Makinelerimizin ömrü boyunca teknik destek sunuyoruz.
3. Müşterilerimizin fabrikalarındaki işçileri kurmak ve eğitmek için teknisyenlerimizi gönderebiliriz ilave ücret.


ticaret şartları

1. minimum sipariş miktarı (adedi): 1 set.
2. teslim süresi: yaklaşık 60 iş günü.
3. yükleme limanı: xiamen limanı.
4. ödeme şekli: t / t veya l / c.
5. ihracat: tayvan, uk, fransa, singapur dahil olmak üzere 50'den fazla ülke ve bölgeye,
yunanistan, avustralya, abd, meksika, brezilya, şili, bolivya, trinidad, israil, suudi arabistan, vb.
