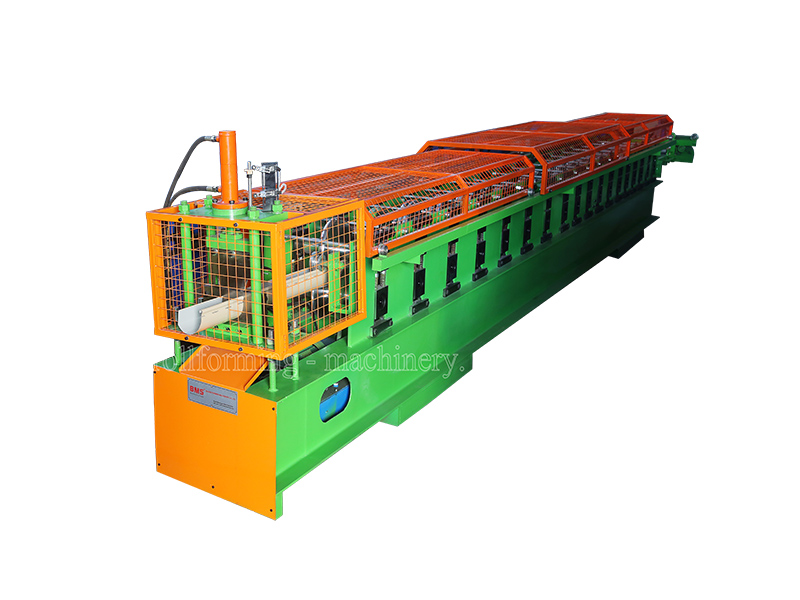

Dörtlü Oluk Rulo Şekillendirme Makinesi

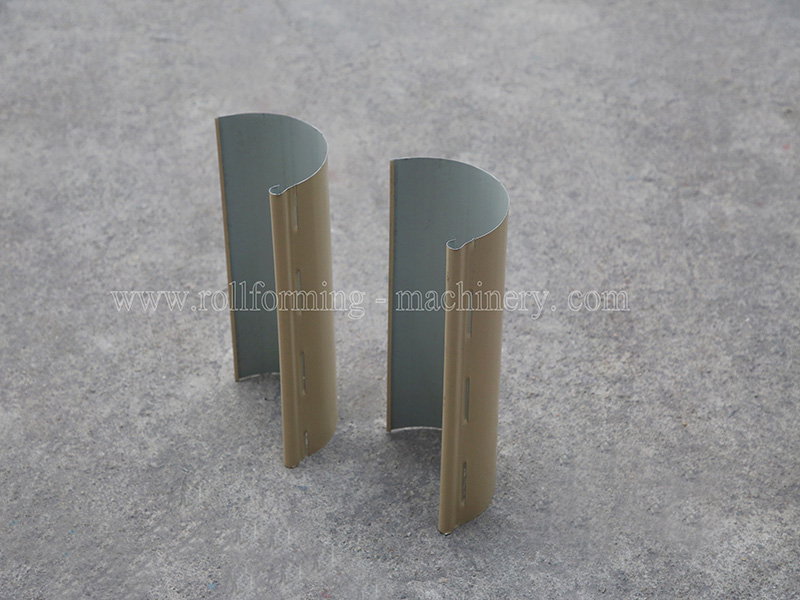

Profil

Malzeme

Etkin Genişlik: 1 50 mm
Besleme Genişliği: yaklaşık 310 mm
Malzeme Kalınlığı: 0,4-0,5 mm
Uygulanabilir Malzeme: PPGI
Verim Mukavemeti ile: 550 MPa

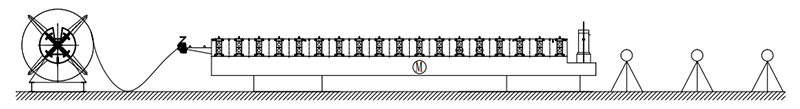

İş Akışı

Dekoiler →Manuel Ön Kesme Cihazı → Beslemek Kılavuz Cihazı → Haddeleme Şekillendirme Sistemi → Hidrolik Direk Kesme Cihazı → Çıkış Rafı

Makine Bileşenleri

1) 3 T O n Manuel Dekoyler: bir set

Manuel kontrollü çelik bobin iç çap daralması ve durdurma sistemi
Maksimum besleme genişliği: 300 mm, Bobin İç Çap Aralığı: 508±30mm

2) Manuel Ön Kesici & Beslemek Kılavuz D cihaz

Makinenin ana girişinde sol ve sağ yönlendirme tertibatı bulunmaktadır. Çalışma sırasında, plakanın her iki tarafındaki ham maddeler sol ve sağdan makineye girer. Yönlendirme cihazı, ham maddelerin ve rulo şekillendirme sisteminin doğru konumda kalmasını sağlar. Yönlendirme konumu, manuel vida mekanizması ile ayarlanabilir ve sola ve sağa bağımsız olarak ayarlanabilir.

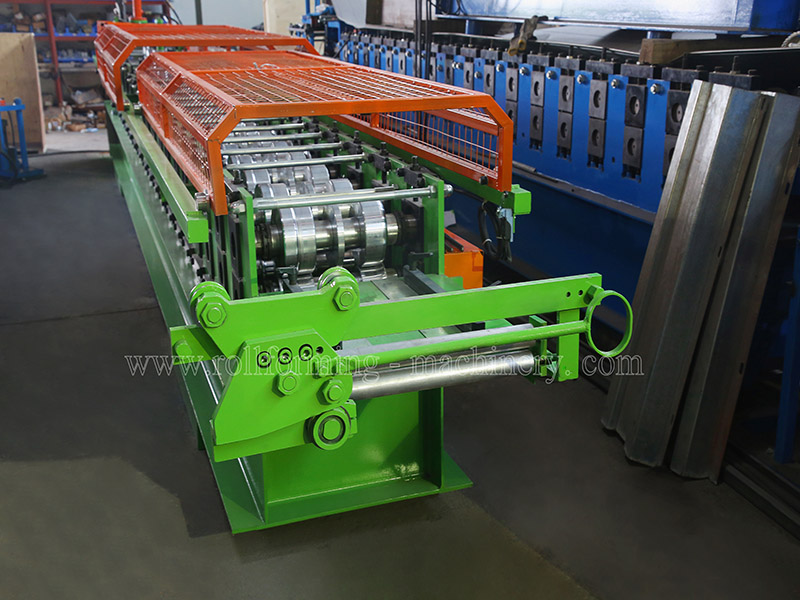

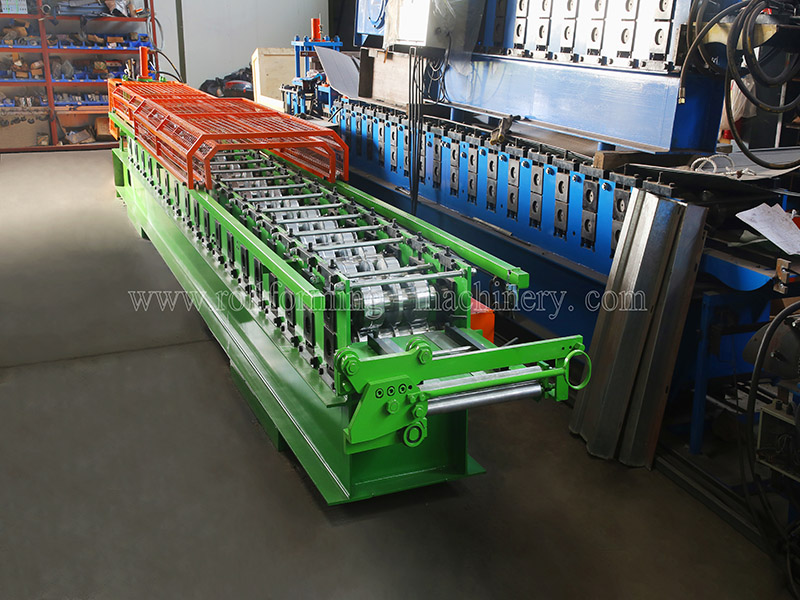

3) Ana Makine

gövde çerçevesi şunlardan yapılmıştır: H450 kaynakla çelik türü
Yan duvar kalınlığı: Q235 t18mm
Üretilen silindirler 45# Çelik CNC torna tezgahları, Isıl işlem, Sert krom kaplama, 0,04 mm kalınlığında, ayna yüzey işlemine tabi tutulmuş (daha uzun ömür ve paslanmaya karşı koruma için)
Mil Çapı = ф75mm hassas işlenmiş
Dişli/Çarklı tahriki, hakkında 18 adımlı oluşturmak
Ana Motor (Polaroid marka)= 7 0,5 kW Frekans hızı kontrolü
Hız düşürücü motor: R serisi
Zincir: ZIQIANG (Çin'in 1 numaralı markası DONGHUA Grubu tarafından)
Zincir boyutu: 1 inç, 18 dişli
Makinenin yapısının sıkıca sabitlenmesini ve uzun süre çalışması sırasında uzun ömürlü olmasını sağlamak için tüm vida ve cıvatalar 8.8 kalite (ucuz fabrikalar düşük kalite 4.8 kullanır) malzemeden üretilmiştir.
Gerçek şekillendirme hızı 12-15 m/dak

4) Hidrolik Kesme Cihazı

Tesviye cihazı ürünü daha güzel hale getirecektir.
Hidrolik motor: 3 kW ;Kesme basıncı: 0-16 MPa
Kesici takım malzemesi: Cr12Mov (= SKD11 (En az bir milyon kez kesme ömrü ile), HRC58-62 dereceye kadar ısıl işlem
Kesme gücü, ana motor ve bağımsız hidrolik istasyon tarafından sağlanır.

5 PLC Kontrol Sistemi M

Miktarı ve Kesim Uzunluğunu Otomatik Olarak Kontrol Edin

Şunlarla birlikte kullanılabilir: PLC, İnverter, Dokunmatik Ekran, Enkoder, vb.

6) Ra'dan Çıkış ck

Güçsüz, İki birimler , kolay hareket için tekerlekleri vardır.

7) Ürün Tanıtımı

Satış Sonrası Hizmet

1. Garanti süresi, müşterinin makineyi teslim almasından itibaren 24 aydır.
24 ay içinde, yedek parçaları müşteriye ücretsiz olarak kargo ile göndereceğiz.
2. Makinelerimizin tüm kullanım ömrü boyunca teknik destek sunuyoruz.
3. Müşterilerimizin fabrikalarına kurulum ve işçi eğitimi vermek üzere teknisyenlerimizi gönderebiliriz.
ek maliyet

Ticaret Şartları

1. Minimum sipariş miktarı (MOQ): 1 Set
2. Teslim süresi: yaklaşık 45 iş günü
3. Yükleme limanı: Xiamen limanı
4. Ödeme şekli: Banka havalesi (T/T) veya akreditif (L/C) ile
5. İhracat: Tayvan, İngiltere, Fransa, Singapur dahil olmak üzere 50'den fazla ülke ve bölgeye.
Yunanistan, Avustralya, ABD, Meksika, Brezilya, Şili, Bolivya, Trinidad, İsrail, Suudi Arabistan, vb.

Paketleme Tarzı

Paketleme yöntemi: Makinenin ana gövdesi çıplak haldedir ve Toz ve korozyondan korumak için plastik filmle kaplanmıştır. ), konteynere yüklendi ve Çelik halat ve kilit ile uygun bir konteynere sağlam bir şekilde sabitlenmiştir. Uzun mesafe taşımacılığı için uygundur.
